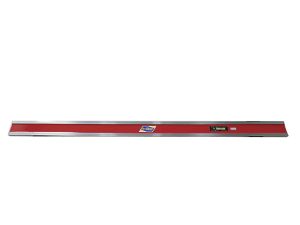

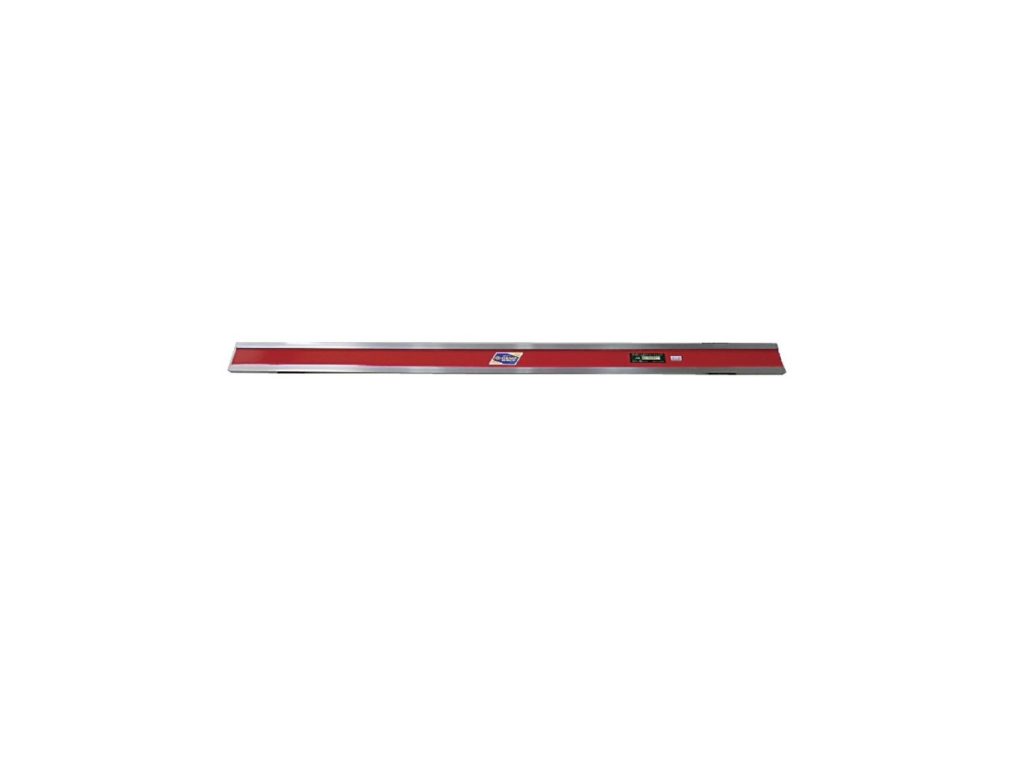

工形直尺規

適用於檢查加工表面。
為工字型，變形量小。
長度為1500毫米或以上的產品具有長孔的手柄，以便於抓握。

適用於檢查加工表面。
為工字型，變形量小。
長度為1500毫米或以上的產品具有長孔的手柄，以便於抓握。

A級

形式	尺寸 (L×H×W mm)	淬火提煉	無淬火提煉	真直・平行度 (μm)	重量 (kg)
形式	尺寸 (L×H×W mm)	code No.	code No.	真直・平行度 (μm)	重量 (kg)
500	540×50×10	EA101	EA201	7	2.0
750	790×60×12	EA102	EA202	9.5	3.8
1000	1040×60×12	EA103	EA203	12	5.0
1500	1540×70×15	EA104	EA204	17	9.5
2000	2040×90×20	EA105	EA205	22	23.0
2500	2540×100×20	EA106	EA206	27	35.0
3000	3040×120×22	EA107	EA207	32	48.5
3500	3540×135×22	EA108	EA208	37	65.0
4000	4040×140×25	EA109	EA209	42	82.0
5000	5040×150×30	EA110	EA210	52	135.0

B級

形式	尺寸 (L×H×W mm)	淬火提煉	無淬火提煉	真直・平行度 (μm)	重量 (kg)
形式	尺寸 (L×H×W mm)	code No.	code No.	真直・平行度 (μm)	重量 (kg)
500	540×50×10	EA301	EA401	20	2.0
750	790×60×12	EA302	EA402	25	3.8
1000	1040×60×12	EA303	EA403	30	5.0
1500	1540×70×15	EA304	EA404	40	9.5
2000	2040×90×20	EA305	EA405	50	23.0
2500	2540×100×20	EA306	EA406	60	35.0
3000	3040×120×22	EA307	EA407	70	48.5
3500	3540×135×22	EA308	EA408	80	65.0
4000	4040×140×25	EA309	EA409	90	82.0
5000	5040×150×30	EA310	EA410	110	135.0
